Erklärungen und Empfehlungen zu Ladereglern

Der Laderegler ist eine der wichtigsten Komponenten in einer Photovoltaikinselanlage. Er kümmert sich darum, dass die wertvollen Batterien voll geladen und im besten Fall gepflegt werden. Daher ist die Auswahl des Ladereglers ein wichtiger Faktor, der über die Lebensdauer der Batterie entscheidet und damit die Umwelt und ihren Geldbeutel schont.

Dieser Beitrag enthält folgende Themengebiete:

  • Unterschied zwischen PWM- und MPPT-Ladereglern
  • Vergleich der verschiedensten Modelle
  • Kaufempfehlung

Unterschied zwischen PWM- und MPPT-Laderegler

Der PWM-Laderegler

Der PWM-Laderegler bedient sich, wie der Name verrät, der Puls Weiten Modulation. Dies bedeutet, dass der el. Strom vom PV-Generator in Impulsen an die Batterie weitergegeben wird. Das erhöht die Effizienz beim Ladevorgang spürbar. Ein PWM-Laderegler schaltet die Spannung des PV-Generators unberührt auf die Batterien. Um dies zu verdeutlichen folgt nun ein Rechenbeispiel:

Rahmenbedingungen: 12 Volt System, 100 Wp Modul mit 36 Zellen und folgenden Leistungsdaten im Maximum Power Point (MPP) Spannung 17,6 Volt und 5,68 Ampere. Die Batterie ist halb geladen und die Ladespannung beträgt 13 Volt.

13 Volt * 5,68 Ampere = 73,84 Watt

Das bedeutet, dass der PWM-Laderegler 73,84 Watt von den möglichen 100 Watt nutzen kann um die Batterie zu laden.

Vorteile:

  • Sehr preiswert in der Anschaffung
  • Einfacher Aufbau, leicht selbst zu reparieren

Nachteile:

  • Begrenzte Modulauswahl, meist 36 oder 72 Zellen Module
  • Niedrigere Ausbeute als bei MPPT-Ladereglern

Der MPPT-Laderegler

Ein MPPT-Laderegler beherrscht ebenfalls die Pulsweiten Modulation zur effektiven Ladung der Batterie und hält den PV-Generator im sogenannten Maximum Power Point. Das bedeutet der Laderegler misst und erkennt den optimalen Punkt, bei dem der PV-Generator die höchste Spannung und höchste Stromstärke liefert. Durch Temperaturschwankungen verschiebt sich dieser Punkt täglich mehrmals. So dass der Ertraggewinn gegenüber einem PWM-Laderegler gut mit 30% zu Buche schlägt. Möglich wird das durch eine Besonderheit. Und zwar kann ein MPPT-Laderegler erhöhte Spannung und geringe Stromstärke in eine geringere Spannung und höherer Stromstärke als eingangsseitig umwandeln. Um das anzuschaulich darzustellen folgt nun ein weiteres Rechenbeispiel:

Beispielbild zur Veranschaulichung der Wandlung eines MPPT-Ladereglers
Beispielbild zur Veranschaulichung der Wandlung eines MPPT-Ladereglers

Die Rahmenbedingungen sind wieder identisch: 12 Volt System, 100 Wp Modul mit 36 Zellen und folgenden Leistungsdaten im Maximum Power Point (MPP) Spannung 17,6 Volt und 5,68 Ampere. Die Batterie ist halb geladen und die Ladespannung beträgt 13 Volt. Der MPPT-Laderegler wandelt die 5,68 Ampere auf 6,9 Ampere bei 13 Volt und 95% Wirkungsgrad.

13 Volt * 6,9 Ampere = 95 Watt

Vorteile:

  • Höhere Ausbeute als mit PWM-Laderegler
  • Größerere Flexibilität bei der Modulauswahl

Nachteile:

  • Relativ teuer in der Anschaffung
  • Komplex aufgebaut, Reparatur nur von versierten Nutzern durchführbar

Deutlich zu erkennen ist die höhere Ausbeute von über 20 Watt im Vergleich zu einem PWM-Laderegler. Daher macht ein MPPT-Laderegler besonders dort Sinn wo Platzmangel für die PV-Module herrscht, wie z.B. auf Wohnmobilen, kleinen Gartenhütten und vielen mobilen Einsatzbereichen. Der MPPT-Laderegler holt das Letzte an Energie aus dem PV-Generator heraus.

Welche Kriterien sollte der Laderegler erfüllen um ein langes Batterieleben zu gewährleisten?

Unterscheiden wir 2 Punkte, das Laden und das Entladen.

Wichtige Eigenschaften beim Laden:

  • Temperaturkompensiertes Laden – Temperatursensoranschlußmöglichkeit
  • Mehrstufiges Ladeprogramm – Boost, Equalize und Float (Stark laden, Ausgleichsladen und Erhaltungsladen)
  • Separates Ausgleichsladen einmal im Monat für Blei-Säure Batterien einstellbar bis 2,8 V pro Zelle

Wichtige Eigenschaften beim Entladen:

  • Abschaltung bei Entnahme einer definierten Kapazität (Ah) oder beim Erreichen einer definierten Spannung
  • Unterspannungsabschaltung – Schutz vor einer Tiefentladung (>1,8 V pro Zelle)

PWM-Laderegler im direkten Vergleich

Bezeichnung
SIGNSTEK USB-Solarladeregler, Solarregler mit LCD-Display, 12 V/24 V, 240 W/480 W, 30 A PWM, mit Zwei USB-Buchsen, mit Mehreren Laststeuerungsmodi(Deutsche Bedienungsanleitung)
Empfehlenswert
Steca PR3030 3030 Solarladeregler mit LCD Display und Lastausgang für 12 V Verbraucher bis 30 A
Für kleine Anlagen ideal
MOHOO Solarladeregler, 30A 12V/24V Solarregler mit 5V Doppel USB Solar Laderegler Stromanzeige LCD Solar Charge Controller mit Batterie Regler Auto-Einstellung Schalter Überlastschutz Solarladegerät
Vorschaubild
SIGNSTEK USB-Solarladeregler, Solarregler mit LCD-Display, 12 V/24 V, 240 W/480 W, 30 A PWM, mit Zwei USB-Buchsen, mit Mehreren Laststeuerungsmodi(Deutsche Bedienungsanleitung)
Steca PR3030 3030 Solarladeregler mit LCD Display und Lastausgang für 12 V Verbraucher bis 30 A
MOHOO Solarladeregler, 30A 12V/24V Solarregler mit 5V Doppel USB Solar Laderegler Stromanzeige LCD Solar Charge Controller mit Batterie Regler Auto-Einstellung Schalter Überlastschutz Solarladegerät
Maximale PV-Generatorleistung
240 Wp 12 V / 480 Wp 24 V
360 Wp 12 V / 720 Wp 24 V
360 Wp 12 V / 720 Wp 24 V
Maximale PV-Generatorspannung
40 Volt
47 Volt
50 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
12 / 24 V
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
AGM, Blei-Säure, Bleigel
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Spannungsgeführt oder nach gezählten Ah bzw SoC (Ladezustand)
Spannungsgeführt
Anschlussklemmengröße
6 mm²
16 mm²
6 mm²
Preis inkl. MwSt
Preis nicht verfügbar
106,01 EUR
Preis nicht verfügbar
Bezeichnung
SIGNSTEK USB-Solarladeregler, Solarregler mit LCD-Display, 12 V/24 V, 240 W/480 W, 30 A PWM, mit Zwei USB-Buchsen, mit Mehreren Laststeuerungsmodi(Deutsche Bedienungsanleitung)
Vorschaubild
SIGNSTEK USB-Solarladeregler, Solarregler mit LCD-Display, 12 V/24 V, 240 W/480 W, 30 A PWM, mit Zwei USB-Buchsen, mit Mehreren Laststeuerungsmodi(Deutsche Bedienungsanleitung)
Maximale PV-Generatorleistung
240 Wp 12 V / 480 Wp 24 V
Maximale PV-Generatorspannung
40 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Anschlussklemmengröße
6 mm²
Preis inkl. MwSt
Preis nicht verfügbar
Empfehlenswert
Bezeichnung
Steca PR3030 3030 Solarladeregler mit LCD Display und Lastausgang für 12 V Verbraucher bis 30 A
Vorschaubild
Steca PR3030 3030 Solarladeregler mit LCD Display und Lastausgang für 12 V Verbraucher bis 30 A
Maximale PV-Generatorleistung
360 Wp 12 V / 720 Wp 24 V
Maximale PV-Generatorspannung
47 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt oder nach gezählten Ah bzw SoC (Ladezustand)
Anschlussklemmengröße
16 mm²
Preis inkl. MwSt
106,01 EUR
Für kleine Anlagen ideal
Bezeichnung
MOHOO Solarladeregler, 30A 12V/24V Solarregler mit 5V Doppel USB Solar Laderegler Stromanzeige LCD Solar Charge Controller mit Batterie Regler Auto-Einstellung Schalter Überlastschutz Solarladegerät
Vorschaubild
MOHOO Solarladeregler, 30A 12V/24V Solarregler mit 5V Doppel USB Solar Laderegler Stromanzeige LCD Solar Charge Controller mit Batterie Regler Auto-Einstellung Schalter Überlastschutz Solarladegerät
Maximale PV-Generatorleistung
360 Wp 12 V / 720 Wp 24 V
Maximale PV-Generatorspannung
50 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Anschlussklemmengröße
6 mm²
Preis inkl. MwSt
Preis nicht verfügbar

Letzte Aktualisierung am 6.10.2024 / Das hier gezeigte Angebot enthält sogenannte Affiliate-Links. Wenn du auf so einen Affiliate-Link klickst und über diesen Link einkaufst, bekommt der Webseiten-Betreiber von Amazon eine kleine Provision. / Bilder von Amazon

Der Einsatzort und Anwedungsfall sollten die maßgeblichen Kriterien für die Auswahl des Ladereglers darstellen. Den Steca PR kann man unbeaufsichtigt seine Arbeit verrichten lassen. Bei den anderen beiden Modellen sollte regelmäßig nachgesehen werden. Insbesondere bei dem Modell von „MOHOO“ sollte auch nur eine Blei-Säure Batterie zum Einsatz kommen. Da diese auch mal eine falsche Einstellung verzeiht und das Elektrolyt, durch auffüllen von dest. Wasser, wieder auf Sollwert und Stand gebracht werden kann. AGM oder Bleigel Batterien verzeihen keine Fehler beim Laden.

Ein PWM-Laderegler zieht die Spannung des PV-Generators bzw. der PV-Module auf die der Batterie herunter, daher ist die Angabe der Leistung des PV-Generators in Wattpeak nicht bindend. Wichtig ist, dass die maximale PV-Eingangsspannung und die Stromstärke nicht überschritten werden. Besonders wichtig ist dies bei PWM-Ladereglern von Steca da diese den PV-Generator getaktet kurzschließen und der Regler bei einer Überbelegung Schaden nehmen könnte.

MPPT-Laderegler im direkten Vergleich

Bezeichnung
Gute Alternaive

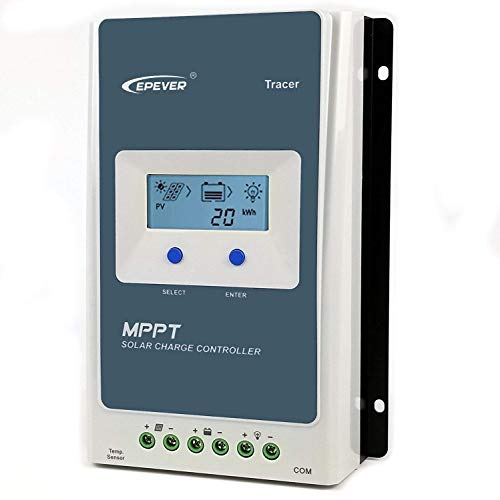

Qaurora 20A MPPT Solarladeregler Solarmodul Solarpanel TracerAN Serie mit 12 V/24 V DC automatisch identifizieren von System Spannung (20 A)
Bringt alles mit
Victron Energy SmartSolar MPPT 100V 30 Amp 12/24-Volt Solar Laderegler (Bluetooth)
Preis-, Leistungsverhältnis top
SolaMr 40A MPPT Solarladeregler 12V/24V Automatische Spannungserkennung Intelligenter Regler mit LCD-Display - ML2440A
Vorschaubild
Qaurora 20A MPPT Solarladeregler Solarmodul Solarpanel TracerAN Serie mit 12 V/24 V DC automatisch identifizieren von System Spannung (20 A)
Victron Energy SmartSolar MPPT 100V 30 Amp 12/24-Volt Solar Laderegler (Bluetooth)
SolaMr 40A MPPT Solarladeregler 12V/24V Automatische Spannungserkennung Intelligenter Regler mit LCD-Display - ML2440A
Maximale PV-Generatorleistung
480 Wp 12 V / 960 Wp 24 V
440 Wp 12 V / 880 Wp 24 V
550 Wp 12 V / 1100 Wp 24 V
Maximale PV-Generatorspannung
100 Volt
100 Volt
150 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
12 / 24 V
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
AGM, Blei-Säure, Bleigel, Li-Ion, LiFePO4
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Spannungsgeführt oder nach gezählten Ah
Spannungsgeführt
Anschlussklemmengröße
16 mm²
16 mm²
6 mm²
Wifi Dongle / App Support
Ext. Bluetooth-Dongle / App für Android und iOS
Bluetooth integriert / App für Android und iOS
-
Externes Display anschließbar / Optional erhältlich
Preis inkl. MwSt
92,98 EUR
116,45 EUR
157,98 EUR
Gute Alternaive
Bezeichnung
Qaurora 20A MPPT Solarladeregler Solarmodul Solarpanel TracerAN Serie mit 12 V/24 V DC automatisch identifizieren von System Spannung (20 A)
Vorschaubild
Qaurora 20A MPPT Solarladeregler Solarmodul Solarpanel TracerAN Serie mit 12 V/24 V DC automatisch identifizieren von System Spannung (20 A)
Maximale PV-Generatorleistung
480 Wp 12 V / 960 Wp 24 V
Maximale PV-Generatorspannung
100 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Anschlussklemmengröße
16 mm²
Wifi Dongle / App Support
Ext. Bluetooth-Dongle / App für Android und iOS
Externes Display anschließbar / Optional erhältlich
Preis inkl. MwSt
92,98 EUR
Bringt alles mit
Bezeichnung
Victron Energy SmartSolar MPPT 100V 30 Amp 12/24-Volt Solar Laderegler (Bluetooth)
Vorschaubild
Victron Energy SmartSolar MPPT 100V 30 Amp 12/24-Volt Solar Laderegler (Bluetooth)
Maximale PV-Generatorleistung
440 Wp 12 V / 880 Wp 24 V
Maximale PV-Generatorspannung
100 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel, Li-Ion, LiFePO4
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt oder nach gezählten Ah
Anschlussklemmengröße
16 mm²
Wifi Dongle / App Support
Bluetooth integriert / App für Android und iOS
Externes Display anschließbar / Optional erhältlich
Preis inkl. MwSt
116,45 EUR
Preis-, Leistungsverhältnis top
Bezeichnung
SolaMr 40A MPPT Solarladeregler 12V/24V Automatische Spannungserkennung Intelligenter Regler mit LCD-Display - ML2440A
Vorschaubild
SolaMr 40A MPPT Solarladeregler 12V/24V Automatische Spannungserkennung Intelligenter Regler mit LCD-Display - ML2440A
Maximale PV-Generatorleistung
550 Wp 12 V / 1100 Wp 24 V
Maximale PV-Generatorspannung
150 Volt
Schließt den PV-Generator kurz
Unterstützte Batteriesystemspannungen
12 / 24 V
Geeignete Batterietypen
AGM, Blei-Säure, Bleigel
Mehrstufiges Ladeprogramm
Monatliche Ausgleichsladung
Temperaturkompensiertes Laden
Einstellbare Abschaltung des Lastausgangs
Spannungsgeführt
Anschlussklemmengröße
6 mm²
Wifi Dongle / App Support
-
Externes Display anschließbar / Optional erhältlich
Preis inkl. MwSt
157,98 EUR

Letzte Aktualisierung am 6.10.2024 / Das hier gezeigte Angebot enthält sogenannte Affiliate-Links. Wenn du auf so einen Affiliate-Link klickst und über diesen Link einkaufst, bekommt der Webseiten-Betreiber von Amazon eine kleine Provision. / Bilder von Amazon

Bei den Tracern der A-Serie ist zu beachten, dass ohne BT-Dongle oder externem Display keinerlei Einstellungen vorgenommen werden können. Eingestellt sind ab Werk die klassischen Spannungen für Bleibatterien – Bulk (Starkladen) 14,4 V / 28,8 V, Equalize (Ausgleichsladen) 14,8 V / 29,6 V und Float (Erhaltungsladen) 13,8 V / 27,6 V.

Fesweiteren unbedingt die maxile Spannung des PV-Generators einhalten. Ebenfalls sollte bedacht werden, dass die Spannung bei kühleren Temperaturen steigt, hierzu das Datenblatt der Module beachten – Stichwort Temperaturkoeffizient.
